隅柱のくせ取り  大工規矩術技能　第８日目


くせ取りの寸法の求め方は、これまでもさまざまな工夫がなされてきた。別な作図法を紹介することにする。

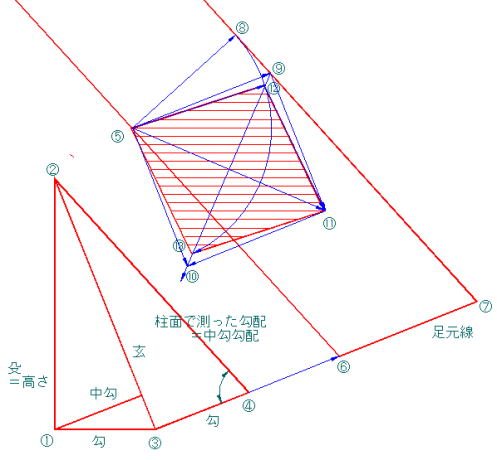

中勾勾配で⑤、⑥を引き、⑤から垂線を立ち上げ隅柱幅を取り⑦、⑧を引く。③、④からの延長線の交点を結ぶと足元線となる。
⑤から足元線に平行な線を引き、⑦、⑧との交点を⑨とする。
⑤、⑨を一辺とする正方形を描き、⑤、⑨、⑪、⑩とすると、接地の柱断面となる。
